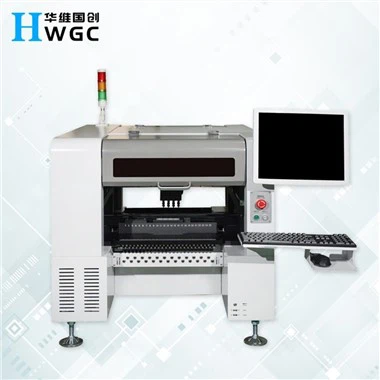

PICKANDPLACEMACHINE Preċiż Għal Tqegħid Dettaljat tal-Komponent

Numru ta' Kapijiet ta' Pjazzament

4 (preċiżjoni għolja)

Numru ta 'Trejs IC

48

Numru ta' Feeders

50/44 (suġġett għal alimentatriċi 8mm)

Preċiżjoni tal-Pożizzjonament

0.01mm

Preċiżjoni tal-Immuntar Ripetuta

0.05mm

Firxa tal-veloċità tal-immuntar tar-reżistenza

5000-8000Pcs/h komponenti ta' kapaċità

Komponenti Applikabbli

resistor, capacitor, chip, xoffa tal-lampa 0201-30*30mm eċċ.

Żona Massima Appoġġjata tal-PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

Feeders

alimentatriċi elettriku, alimentatriċi pnewmatiku, alimentatriċi li jivvibra, trej IC eċċ.

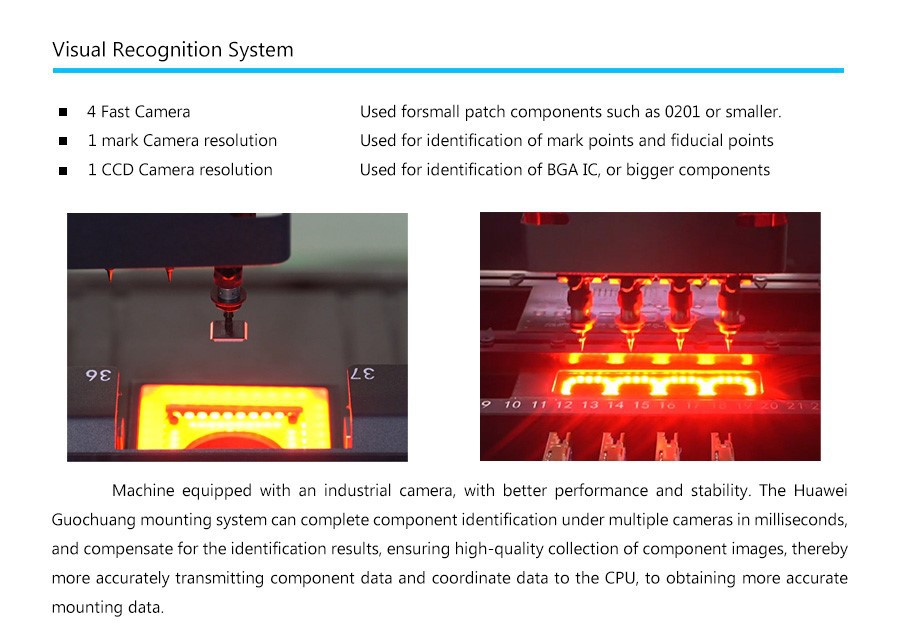

Apparati ta' Rikonoxximent

marka kamera x1, kamera ta 'rikonoxximent veloċi x4, kamera ta' preċiżjoni għolja x1

Għoli Massimu ta' Komponenti Applikabbli

Inqas minn jew ugwali għal 7mm

Modalità tal-PCB Convey

dħul fi tliet stadji, konnessjoni awtomatika mix-xellug għal-lemin, pożizzjonament awtomatiku tal-PCB

Mark Pożizzjonament

manwali / awtomatiku

Metodu ta 'Programmazzjoni

programmar awtomatiku wara li jimporta manwalment fajls ta 'koordinati PCB

Sistema ta' Kontroll

Sistema ta 'kontroll HuaweiGuochuang

Tul Massimu tal-Pass tal-Assi XY

629mm * 679mm

Binarji tal-Assi XY

gwida tal-moviment lineari flimkien ma 'sewwieq tal-kamin

Modalità ta 'Moviment ta' Assi XY

rabta intelliġenti ta 'aċċelerazzjoni u deċelerazzjoni tal-kurva u l-linja, algoritmu ta' interpolazzjoni lineari integrat.

Kompjuter tal-Kontroll

kompjuter ta 'kontroll industrijali bi proċessur Intel ta' prestazzjoni għolja

Metodu ta' Aġġustament ta' Binarji

elettriku

Firxa taż-Żennuna Buffer

4.5mm

Tul Massimu tal-Pass tal-Assi Z

20mm

Firxa ta' Angolu għall-Komponenti

± 180 grad

Mutur

Serje AC Servo Motor

Sewwieq

sewwieq DSP ta 'veloċità għolja

Rekwiżiti ta' Provvista ta' l-Ajru

filtru tal-ilma taż-żejt, akbar minn jew ugwali għal 50L, filtru tat-trab u stabilizzatur tal-pressjoni tal-arja eċċ.

Provvista tal-Vakwu taż-Żennuna

ġeneratur tal-vakwu li jintegra l-funzjoni tal-fqigħ tal-vakwu b'veloċità għolja

Firxa tal-Pressjoni tal-Provvista tal-Arja

0.5-0.7Mpa

OS

Riċerka u żvilupp indipendenti SMT OS intelliġenti bbażati fuq Windows

PCB teħtieġ

3-5mm tarf tal-proċess fil-mod awtomatiku

Wiri tal-Viżjoni

17-wiri tal-kontroll industrijali tal-pulzier

Kejbil

kejbil flessibbli durabbli (10 miljun darba)

Provvista tal-Enerġija

220V 50/60Hz

Qawwa Medja

600W

Dimensjonijiet tal-Magni

magna tal-iskrivanija 1140 * 900 * 900mm
magna vertikali 900 * 1140 * 1340mm

Piż

(magna tal-iskrivanija) 210kg (magna vertikali) 280kg
