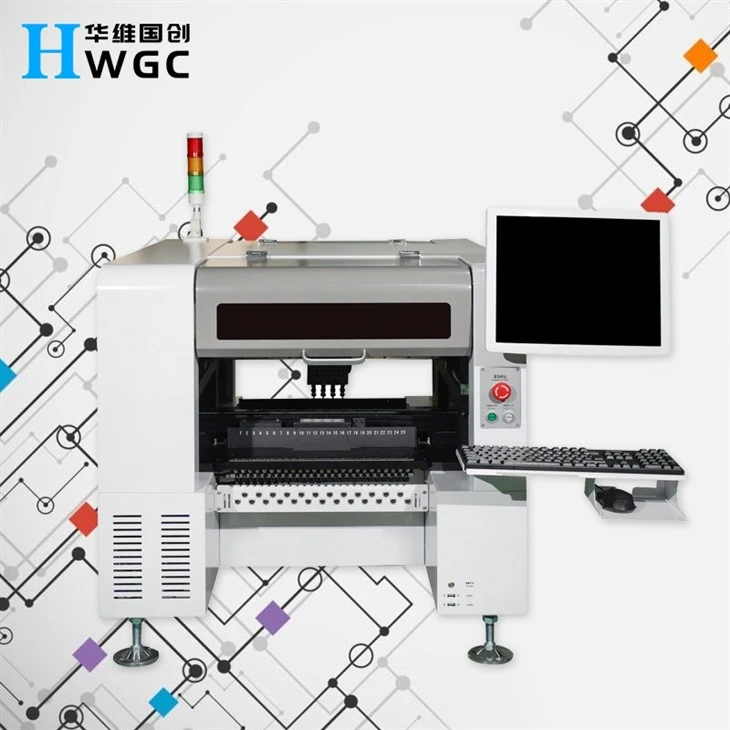

Sistema Intelliġenti Pick And Place

Numru ta' Kapijiet ta' Pjazzament

4(-preċiżjoni għolja)

Numru ta 'Trejs IC

48

Numru ta' Feeders

50/44 (suġġett għal alimentatriċi 8mm)

Preċiżjoni tal-Pożizzjonament

0.01mm

Preċiżjoni tal-Immuntar Ripetuta

0.05mm

Firxa tal-veloċità tal-immuntar tar-reżistenza

Komponenti ta 'capacitance 5000-8000Pcs/h

Komponenti Applikabbli

resistor, capacitor, ċippa, xoffa tal-lampa 0201-30 * 30mm eċċ.

Żona massima appoġġjata tal-PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

Feeders

alimentatriċi elettriku, alimentatriċi pnewmatiku, alimentatriċi li jivvibra, trej IC eċċ.

Apparati ta' Rikonoxximent

marka kamera x1, kamera ta' rikonoxximent veloċi x4, kamera ta'-preċiżjoni għolja x1

Għoli Massimu ta' Komponenti Applikabbli

Inqas minn jew ugwali għal 7mm

Modalità tal-PCB Convey

Dħul ta' tliet-stadji, konnessjoni awtomatika mix-xellug għal-lemin, pożizzjonament awtomatiku tal-PCB

Mark Pożizzjonament

manwali / awtomatiku

Metodu ta 'Programmazzjoni

programmar awtomatiku wara li jimporta manwalment fajls ta 'koordinati PCB

Sistema ta' Kontroll

Sistema ta 'kontroll HuaweiGuochuang

Tul Massimu tal-Pass tal-Assi XY

629mm * 679mm

Binarji tal-Assi XY

gwida tal-moviment lineari + Driver tal-kamin

Modalità ta 'Moviment ta' Assi XY

rabta intelliġenti ta 'aċċelerazzjoni u deċelerazzjoni tal-kurva u l-linja, algoritmu ta' interpolazzjoni lineari integrat.

Kompjuter tal-Kontroll

kompjuter ta' kontroll industrijali bi proċessur Intel ta'-prestazzjoni għolja

Metodu ta' Aġġustament ta' Binarji

elettriku

Firxa taż-Żennuna Buffer

4.5mm

Tul Massimu tal-Pass tal-Assi Z

20mm

Firxa ta' Angolu għall-Komponenti

± 180 grad

Mutur

Serje AC Servo Motor

Sewwieq

sewwieq DSP ta'-veloċità għolja

Rekwiżiti ta' Provvista ta' l-Ajru

filtru tal-ilma taż-żejt, akbar minn jew ugwali għal 50L, filtru tat-trab u stabilizzatur tal-pressjoni tal-arja eċċ.

Provvista tal-Vakwu taż-Żennuna

ġeneratur tal-vakwu li jintegra l-funzjoni tal-fqigħ tal-vakwu ta'-veloċità għolja

Firxa tal-Pressjoni tal-Provvista tal-Arja

0.5-0.7Mpa

OS

Riċerka u żvilupp indipendenti SMT OS intelliġenti bbażati fuq Windows

PCB teħtieġ

Tarf tal-proċess ta '3-5mm f'mod awtomatiku

Wiri tal-Viżjoni

Wirja ta 'kontroll industrijali ta' 17-il pulzier

Kejbil

Kejbil flessibbli durabbli (10 miljun darba)

Provvista tal-Enerġija

220V 50/60Hz

Qawwa Medja

600W

Dimensjonijiet tal-Magni

magna tal-iskrivanija 1140 * 900 * 900mm
magna vertikali 900 * 1140 * 1340mm

Piż

(magna tal-iskrivanija) 210kg (magna vertikali) 280kg
